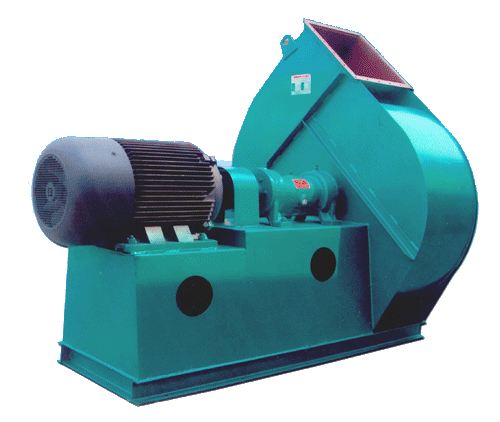

YX9-35型鍋爐離心風機性適應燃用各種煤質并配有消煙除塵裝置的工業鍋爐。凡進氣條件相當性能又相適應均可選用。最高溫度不超過250℃。在引風機前必須加裝除塵效率不低于85%的除塵裝置，降代進入風機的煙氣含塵量，以利提高風機的使用壽命。

YX9-35型鍋爐離心風機結構：

（1）葉輪材料為16Mn，長短相間前向彎曲葉片。

（2）進風口制成收斂式流線形的整體結構，用螺栓與前蓋板組固定。

（3）機殼用鋼板焊接成蝸型殼整體。在蝸板上開有清灰門。

（4）No.6.3C引風機支架由型鋼焊接而成。

（5）傳動組由主軸、水冷軸承箱、聯軸器等組成。

（6）主軸由優質鋼制成。采用滾動軸承，軸承箱有整體式和剖分式兩種形式。NO4-6.3采用整體式軸承箱；NO7.1-16采用剖分式軸承箱。兩種軸承箱上均須通冷卻水。耗水量由工作溫度和環境溫度的不同而異，一般按0.5-1m³/h考慮軸承箱上裝有溫度計和油位指示器，軸承箱內潤滑油采用30號機械油，加入油量按油位標志的要求。

YX9-35型鍋爐離心風機型式：

（1）本風機又可制成順時針旋轉或逆時針旋轉兩種形式，從傳動部正視風機。如葉輪順時針旋轉稱為順時針旋轉風機，以順時針表示，葉輪逆時針旋轉，稱為逆時針旋轉峰及，以逆時針表示。

（2）風機的出口位置以機殼的出口角度表示。順時針旋轉風機、逆時針旋轉風機均可制成0、45、90、135、180、225六種角度。

YX9-35型鍋爐離心風機性能詳情

機號	轉速	流量	全壓Pa		內效率	電動機	主軸帶輪	電機帶輪
NO.	r/min	m³/h	170℃	200℃	%	KW-P	代號	代號
5C	2000	2706	11677	1569	68.9	Y112M	38-B3-300 38-B2-300	28-B2-210 38-B2-210 38-B3-210
		3585	1726	1608	72.6	41731
		4363	1795	1686	78.18	Y132S1
		5263	1854	1735	80.87	5.5-2
		5902	1814	1706	79.83	Y132S1
		7055	1765	1467	76.64	7.5-2
		7933	1687	1578	72.42
		8798	1618	1520	68.52
5C	2240	3031	2109	1981	68.9	Y132S1	38-B3-300 38-B2-300	38-B3-240 38-B2-240 42-B3-240
		4015	2158	2020	72.6	5.5-2
		4888	2266	2108	78.18	Y132S2
		5894	2315	2177	80.87	7.5-2
		6610	2266	2137	79.83	Y160M1
		7902	2226	2088	76.64	41945
		8884	2109	1981	72.42
		9854	2040	1882	68.52
6.3C	1600	4331	1736	1637	70.33	Y132S	50-B3-240 50-B2-240	42-B3-270 38-B2-270 38-B3-270
		5937	1785	1667	74.12	5.5-4
		6984	1844	1735	79.01	Y132M
		8422	1922	1794	82.56	7.5-4
		9446	1883	1765	81.5	Y160M
		11289	1834	1716	78.23	41947
		12694	1746	1637	73.93
		14080	1687	1578	70
6.3C	1800	4872	2197	2069	73.33	Y132M	50-C3-200 50-B3-240	42-B3-250 38-B3-300 42-B3-300
		6454	2256	2128	74.12	7.5-4
		7857	2334	2186	79.01	Y160M
		9474	2452	2275	82.56	41947
		10626	2393	2235	81.5	Y160L
		12701	2315	2167	78.23	41744
		14281	2207	2079	73.93
		15840	2128	1990	70
8C	1450	8037	2305	2157	70.33	Y160M	50-C4-250 50-C3-250	55-C3-250 42-C3-250 48-C3-250
		10646	2374	2216	74.12	41947
		12959	2452	2285	79.01	Y160L
		15627	2450	2383	82.56	41744
		17528	2501	2334	81.5	Y180M
		20949	2432	2272	78.23	18.5-4
		23556	2305	2167	73.93	Y200L
		26128	2226	2079	70	41759
8C	1600	8868	2805	8868	70.33	Y180M	50-C4-250 50-C3-250	60-C4-280 48-C3-280
		11747	2884	11747	74.12	18.5-4
		14301	2972	14301	79.01	Y180L
		17245	3099	17245	82.56	41751
		19342	3041	19342	81.5	Y225S
		23116	2962	23116	78.23	13606
		25992	2815	25992	73.93
		28830	2707	28830	70

機號	轉速	流量	全壓Pa		內效率	電動機	聯軸器(一套)			底腳墊板部
NO.	r/min	m3/h	170℃	200℃	%	KW-P	型號	風機軸	電機軸	(四套)
								直徑	直徑
8D	1450	8037	2305	2157	70.33	Y160M	T7-5042 T7-5048 T7-50*55	50	42 48 55	543-3 543-4
		10646	2374	2216	74.12	41947
		12959	2452	2285	79.01	Y160L
		15627	5240	2383	82.56	41744
		12528	2501	2334	81.5	Y180M
		20949	2432	2275	78.23	18.5-4
		23556	2305	2167	79.93	Y200L
		26128	2226	2079	70	41759

注意：訂購時請?jiān)俅未_認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數，有特殊要求請?zhí)貏e標注。
