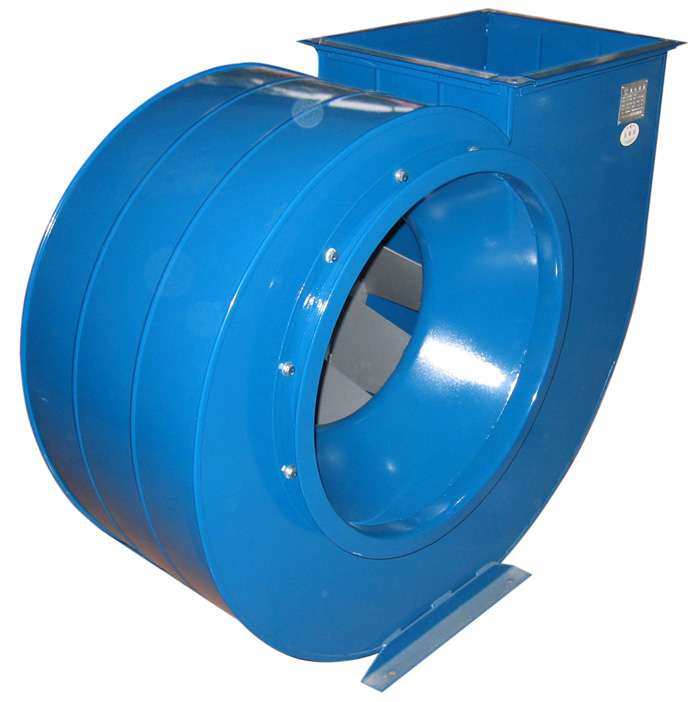

4-68型離心風機

4-68型離心風機生產廠家：周口市通用鼓風機有限公司（原周口風機廠）
產品貨號： 201484100948105
上架時間： 2014年08月04日
風機單位：臺
風機規格：
產品熱度：
服務期限： 0年
瀏覽量：已有人關注

( 注:如果您不知道您所需要的機型可以直接撥打我們的平臺熱線或下單時注明，我們的專業客服人員會根據您的需求為您選型。)

商品導航

水泥工業用風機

最近瀏覽商品

4-68型離心風機介紹

4-68型離心風機用途：

　　 4-68型離心風機(以下簡稱風機)可作為一般通風換氣。其使用條件如下：
1、輸送氣體的種類：空氣和其他不自燃的、對人體無害的、對鋼鐵材料無腐蝕性的氣體。

　　 2、應用場所：作為一般工廠及大建筑物的室內通風換氣，既可用作輸入氣體，也可用作輸出氣體。

　　 3、氣體內的雜質：氣體內不許有粘性物質，所含的塵土及硬質顆粒物不大于150毫克／立方米。

　　 4、氣體的溫度：不得超過80度。

4-68型離心風機結構特點

機號為NO2.8-5的4-68型風機主要由葉輪，機殼，進風口等部分配直聯電動機組成，NO6.3-20除上述部分外還有傳動組部分。

1 、葉輪由12片傾翼形葉片焊接于曲線型輪蓋于平板型的輪盤中間。
2、進風口制成收斂式流線型整體結構，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。

　　 3、機殼是用優質碳鋼板焊接而成的蝸形體。機殼做成兩種不同形式，NO.2.8-12.5機殼做成整體，不能拆開，NO16,20的機殼制成兩開式，沿中分水平分為兩半，用螺栓連接。

4、傳動部分由主軸，軸承箱，軸承，皮帶輪或聯軸器組成。

4-68型離心風機型式：

　　 1、本風機制成單吸入，機號有：№2.8、3.15、3.55、4、4.5、5、6.3、8、10、12.5、16、20等十二個機號。

　　 2、風機的出口位置，以機殼的出風口角度表示。“左”、“右”均可制成0°，45°，135°，180°，225°共六種角度。
　　3、每種風機又可制成右旋轉或左旋轉兩種型式，從電動機一端正視，葉輪按順時針方向旋轉，稱為右旋轉風機，以“右”表示。按逆時針方向旋轉，稱為左旋轉風機，以“左”表示。

　　 4、風機的傳動方式：有A、B、C、D四種，№2.8-5采用A式，以電動機直聯傳動，風機的葉輪、機殼直接固定在電動機軸和法蘭盤上(電動機用D2／T2型)；N06.3-12.5采用懸臂支承裝置，又分為C式(皮帶傳動皮帶輪在軸承外側)和D式(用聯軸器聯接傳動)兩種傳動方式；№l6、20為B式懸臂支承裝置，皮帶傳動，皮帶輪在軸承中間。

4-68型NO. 2.8A、3.15A、3.55A性能參數表

機號	傳動方式	轉速r/min	序號	全壓Pa	流量m3/h	內效率％	內功率KW	所需功率KW	電動機
機號	傳動方式	轉速r/min	序號	全壓Pa	流量m3/h	內效率％	內功率KW	所需功率KW	型號	功率
2.8	A	2900	1 2 3 4 5 6 7	970 970 961 921 853 764 657	1131 1319 1508 1696 1885 2073 2262	78.5 83.2 86.5 87.9 86.1 80.1 73.5	0.39 0.43 0.47 0.49 0.52 0.55 0.56	0.59 0.65 0.71 0.74 0.73 0.77 0.78	Y802-2	1.1
2.8	A	1450	1 2 3 4 5 6 7	245 245 235 225 215 186 166	565 660 754 848 942 1037 1131	78.5 83.2 86.5 87.9 86.1 80.1 73.5	0.049 0.054 0.057 0.060 0.066 0.067 0.071	0.07 0.08 0.09 0.09 0.10 0.10 0.11	Y801-4	0.55
3.15	A	2900	1 2 3 4 5 6 7	1245 1245 1225 1176 1098 980 853	1825 2093 2362 2630 2899 3167 3435	79.9 84.3 87.3 88.6 87.0 81.3 75.2	0.79 0.86 0.92 0.97 1.02 1.06 1.08	1.11 1.20 1.29 1.36 1.33 1.38 1.40	Y90S-2	1.5
3.15	A	1450	1 2 3 4 5 6 7	313 313 304 294 274 245 215	912 1047 1181 1315 1449 1583 1718	79.9 84.3 87.3 88.6 87.0 81.3 75.2	0.10 0.11 0.11 0.12 0.13 0.13 0.14	0.14 0.14 0.14 0.16 0.17 0.17 0.18	Y801-4	0.55
3.55	A	2900	1 2 3 4 5 6 7	1608 1608 1569 1510 1402 1265 1108	2708 3092 3477 3861 4245 4629 5013	81.1 85.3 88.1 89.4 87.8 82.5 76.7	1.49 1.62 1.72 1.81 1.88 1.97 2.01	1.94 2.11 2.24 2.35 2.44 2.56 2.41	Y100L-2	3
3.55	A	1450	1 2 3 4 5 6 7	402 402 392 372 353 313 274	1354 1546 1738 1930 2122 2315 2507	81.1 85.3 88.1 89.4 87.8 82.5 76.7	0.19 0.20 0.21 0.22 0.24 0.24 0.25	0.29 0.30 0.32 0.33 0.36 0.36 0.38	Y801-4	0.55

4-68型NO. 4A、4.5A、5A性能參數表

機號	傳動方式	轉速r/min	序號	全壓Pa	流量m3/h	內效率％	內功率KW	所需功率KW	電動機
機號	傳動方式	轉速r/min	序號	全壓Pa	流量m3/h	內效率％	內功率KW	所需功率KW	型號	功率
4	A	2900	1 2 3 4 5 6 7	2069 2059 2010 1931 1794 1627 1431	3984 4534 5083 5633 6182 6732 7281	82.3 86.2 88.9 90.0 88.6 83.6 78.2	2.78 3.01 3.19 3.36 3.48 3.64 3.70	3.34 3.61 3.83 4.03 4.18 4.37 4.44	Y112M-2	4
4	A	1450	1 2 3 4 5 6 7	519 509 500 480 451 402 353	1992 2267 2542 2816 3091 3366 3641	82.3 86.2 88.9 90.0 88.6 83.6 78.2	0.35 0.37 0.40 0.42 0.44 0.45 0.46	0.53 0.56 0.60 0.63 0.66 0.65 0.69	Y802-4	0.75
4.5	A	2900	1 2 3 4 5 6 7	2657 2628 2569 2461 2294 2069 1833	5790 6573 7355 8137 8920 9702 10485	83.3 87.0 89.5 90.5 89.2 84.5 79.4	5.13 5.51 5.86 6.15 6.37 6.60 6.72	5.90 6.34 6.74 7.07 7.33 7.59 7.73	Y132S2-2	7.5
4.5	A	1450	1 2 3 4 5 6 7	666 657 637 617 568 519 460	2895 3286 3678 4069 4460 4851 5242	83.3 87.0 89.5 90.5 89.2 84.5 79.4	0.64 0.69 0.73 0.77 0.79 0.83 0.85	0.90 0.97 1.02 1.08 1.11 1.16 1.19	Y90S-2	1.1
5	A	2900	1 2 3 4 5 6 7	3314 3265 3187 3049 2844 2589 2304	8050 9123 10197 11270 12343 13416 14490	84.2 87.6 90.0 91.0 89.8 85.3 80.5	8.80 9.44 10.03 10.49 10.86 11.31 11.52	10.12 10.86 11.53 12.06 12.49 13.01 13.25	Y160M2-2	15
5	A	1450	1 2 3 4 5 6 7	823 813 794 764 715 647 578	4025 4562 5098 5635 6172 6708 7245	84.2 87.6 90.0 91.0 89.8 85.3 80.5	1.09 1.18 1.25 1.32 1.37 1.41 1.45	1.42 1.53 1.63 1.72 1.78 1.83 1.89	Y100L1-4	2.2

注意：訂購時請?jiān)俅未_認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數，有特殊要求請?zhí)貏e標注。
